信頼の通信機器一覧
世界NO.1を誇るFAXボード

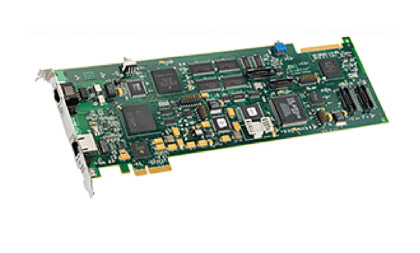

FAXボード
FAXボードは、ワールドワイドで実績No.1のDialogic社 Brooktrout TR1034シリーズを採用しています
V34ファックス規格に準拠
33.6Kbps（スーパーG3モード)でのFAX通信が可能です。 G3モード(最大14.4Kbps)と比較し、通信時間を大幅に短縮可能です。
スケーラブル
アナログは2,4,8回線用ボード、ISDNはINSネット64が1回線(2B-Ch)、2回線(4B-Ch)、INSネット1500が１回線収容の各ボードをご用意。システムの規模に応じた柔軟な構成が可能であり、導入後の増設も行えます。
フィールド実績
FAXボード開発ベンダーとして20年以上の実績がTR1034を利用するお客様の安心を提供します。
| 製品名 | TR1034+E2-1B | TR1034+E4-2B | TR1034+ELP24-TE |
|---|---|---|---|
| 接続回線（FAX用） | INSネット64×1 | INSネット64×2 | INSネット1500×1 |
| ボード当たりのポート数 （ISDN/FAX用） |
B-ch × 2 | B-ch × 4 | B-ch × 23 |
| ボード当たりのポート数 （アナログ/FAX用） |
2 | 4 | 23 |
| 最大同時接続数 | 2 | 4 | 23 |
| サポートOS | Windows Server 2012/ 2012R2/2016/2019/2022 |
Windows Server 2012/ 2012R2/2016/2019/2022 |
Windows Server 2012/ 2012R2/2016/2019/2022 |
| バス・タイプ | PCI Express 1.0a x 4 lane | PCI Express 1.0a x 4 lane | PCI Express 2.0 x 1 lane |
| サイズ | ハーフサイズ | ハーフサイズ | Low Profile |
| 製品同梱物 | ユーザマニュアル（日本語) ドライバソフト（CD-ROM) |
ユーザマニュアル（日本語) ドライバソフト（CD-ROM) |
ユーザマニュアル（日本語) ドライバソフト（CD-ROM) |
| 消費電力 | 5.1W | 5.5W | 5W |
| 動作環境 | 動作温度：0〜50℃ 湿度：10 〜 95% 結露なし |
動作温度：0〜50℃ 湿度：10 〜 95% 結露なし |
動作温度：0〜50℃ 湿度：10 〜 95% 結露なし |
| 製品名 | TR1034+ELP2-2L | TR1034+ELP4-4L |
|---|---|---|
| ボード当たりのポート数 （アナログ/FAX用） |
2 | 4 |
| 最大同時接続数 | 2 | 4 |
| サポートOS | Windows Server 2012/2012R2/2016/2019/2022 | Windows Server 2012/2012R2/2016/2019/2022 |
| バス・タイプ | PCI Express 2.0 x 1 lane | PCI Express 2.0 x 1 lane |
| サイズ | Low Profile | Low Profile |
| コネクタ形式 | RJ-45 ⇔ RJ-11 | RJ-45 ⇔ RJ-11 |
| 製品同梱物 | ユーザマニュアル（日本語) ドライバソフト（CD-ROM) |
ユーザマニュアル（日本語) ドライバソフト（CD-ROM) |
| 消費電力 | 5.5W | 5.5W |
| 動作環境 | 動作温度：0〜50℃ 湿度：10 〜 95% 結露なし |
動作温度：0〜50℃ 湿度：10 〜 95% 結露なし |
仮想化対応のGateway
FAX Gatewayは、ワールドワイドで実績のあるAudioCodes社のMediant、MediaPackを採用しております
仮想化OSにMultiPortFAXをインストールした場合に、LAN上に配置し、SIP soft(SR140)によってMultiPortFAXと通信を行い、電話回線に接続するFAX GatewayはイスラエルのAudioCodes社のMediantシリーズ（INS対応）とMediapackシリーズ（アナログ対応）を採用しています。同社は1993年設立以来、20年以上にわたりVoIP関連機器を開発しており、全世界100カ国以上でトップシェアを誇っています。

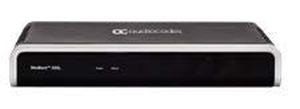

Mediant 500L
PSTNインターフェイス用VoIPゲートウェイです。FAXはT.38準拠のG3を採用しております。INS64 2回線(アナログ換算4回線)用、INS64 4回線(アナログ換算8回線)用のラインアップがあります。

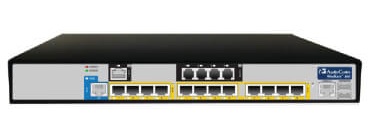

Mediant 1000B
Microsoft社Lync規格準拠のVoIPメディアゲートウェイです。コールセンターのPSTNインターフェイス用VoIPゲートウェイなどで利用されており、FAXはT.38準拠のG3を採用しております。1Uサイズの筐体は19インチラックの1ユニットにちょうど収まります。INS1500（アナログ換算23回線）用。
| 製品名 | Mediant 500L/2BRI | Mediant 500L/4BRI | Mediant 1000B/1PRI |
|---|---|---|---|
| 接続回線 | INSネット64×2 | INSネット64×4 | INSネット1500×1 |
| ポート数 （ISDN/FAX用） |
B-ch × 4 | B-ch × 8 | B-ch × 23 |
| ポート数 （アナログ/FAX用） |
4 | 8 | 23 |
| 最大同時接続数 | 4 | 8 | 23 |
| Voice Coders | G.711,G.723.1,G.726, G.729A,EG.711 |
G.711,G.723.1,G.726, G.729A,EG.711 |
G.711,G.723.1,G.726, G.729A,EG.711 |
| 電源 | 100 - 240V AC50 / 60Hz | 100 - 240V AC50 / 60Hz | 100 - 240V AC50 / 60Hz |
| 外形寸法・重量 | 51×296×160mm 約0.7kg | 51×296×160mm 約0.7kg | 44×445(483:止め具含む)×351mm 約5kg 1U high,19-inch wide |

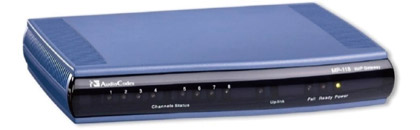

MediaPackシリーズ
MediaPackは、現場の市場要求を満たすためにデザインされたアナログVoIPゲートウェイです。アナログ4回線、8回線のラインアップがあります。
| 製品名 | MediaPack 114/4FXO |
|---|---|
| 接続回線 | アナログ4回線用 |
| ポート数 | 4 |
| 最大同時接続数 | 4 |
| Voice Coders | G.711,G.723.1,G.726,G.729A,EG.711, G.722 |
| ダイヤルイン機能 | 未対応 |
| 電源 | 100 - 240V AC50 / 60Hz |
| 外形寸法・重量 | 42×172×220mm 0.5kg |
